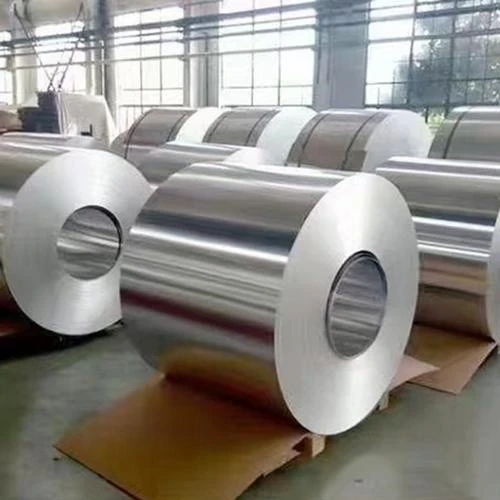

Henan Gnee New Material Co., Ltd.는 중국의 gis 포탄용 5754 알루미늄 코일의 가장 신뢰할 수 있는 제조업체 및 공급업체 중 하나입니다. 풍부한 경험을 바탕으로 우리 공장에서 재고가 있는 gis 쉘용 고품질 5754 알루미늄 코일을 도매로 오신 것을 진심으로 환영합니다. 좋은 서비스와 합리적인 가격을 이용하실 수 있습니다.
현대 산업 응용 분야에는 거친 환경에서도 문제 없이 처리할 수 있는 재료가 필요합니다. 고전압 전기 장비, 자동차 부품, 해양 구조물 등 무엇을 제작하든 강도, 작업성 및 장기 내구성이 균형을 이루는 금속이 필요합니다.-
5754 알루미늄 코일은 이러한 정확한 요구 사항을 충족하도록 특별히 설계된 표준 Al{1}}Mg(5000 시리즈) 합금입니다. 2.6%에서 3.6% 사이의 마그네슘을 함유하여 우수한 내식성, 중간 강도 및 우수한 용접성을 제공합니다.
이 가이드에서는 구매 관리자와 엔지니어가 5754 알루미늄 코일에 대해 알아야 할 모든 내용을 다루며, GIS(가스-절연 개폐 장치) 쉘, 자동차 연료 탱크 및 기타 일상적인 산업 응용 분야에서의 사용에 중점을 둡니다.
GIS 쉘이란 무엇이며 왜 5754 알루미늄 코일을 사용합니까?
가스{0}}GIS(가스 절연 개폐기) 시스템은 밀봉된 금속 튜브 내부에 고전압 도체, 회로 차단기 및 변압기를 수용합니다.- 이 튜브는 일반적으로 SF6(육불화황) 또는 현대적인 친환경-친화적 대안인 절연 가스로 채워져 있습니다.
금속 쉘은 세 가지 일을 완벽하게 수행해야 합니다. 즉, 고압 가스를 누출 없이 유지하고, 비와 염분으로부터 내부 구성 요소를 보호하고, 전류로 인한 과열을 방지하는 것입니다.
5754 알루미늄 코일은 2.6%~3.6%의 마그네슘을 함유한 비-열처리-Al{3}}Mg(5000 시리즈) 합금입니다. 표준 구조용 강철과 달리 5754 알루미늄은 고전압 전력 장비의 극도의 안전 및 작동 요구 사항을 직접적으로 충족합니다.{9}} 제조업체는 GIS 인프라를 구성하는 원통형 쉘에 이러한 코일을 풀고 자르고 구부리고 용접합니다.
5754 알루미늄 코일의 주요 특징 및 장점
1. 와전류 가열 제거
내부 도체를 통과하는 고전압 교류(AC)는 강력한 자기장을 생성합니다. 외부 쉘이 표준 탄소강으로 만들어진 경우 이 자기장은 금속에 "와전류"를 생성하여 쉘이 위험한 온도까지 가열되도록 합니다.
5754 솔루션: 5754 알루미늄은 완전히 비자성-입니다. 심한 와전류를 발생시키지 않습니다. 이는 GIS 쉘을 시원하게 유지하여 에너지 손실을 방지하고 내부 단열재를 열 손상으로부터 보호합니다.
2. SF6 가스 누출 방지
SF6는 값비싼 가스이자 매우 강력한 온실가스입니다. GIS 쉘은 압력 하에서 작동합니다. 금속 내부에 미세한 균열이 있거나 용접이 불량한 경우 시간이 지남에 따라 가스가 누출되어 장비의 내부 절연 테스트가 실패하게 됩니다.
5754 솔루션: 5754 알루미늄 합금은 뛰어난 용접성을 제공합니다. TIG(텅스텐 불활성 가스) 또는 MIG(금속 불활성 가스) 용접을 사용할 때 5754는 열간 균열이 거의 없이 용융 및 융합됩니다. 그 결과 용접 이음매가 조밀하고 완벽하게 밀봉되어 30년 수명 동안 가스 누출이 전혀 발생하지 않습니다.
3. 가혹한 야외 환경에서 살아남기
변전소는 염수 분무가 있는 해안 지역, 심하게 오염된 산업 지역, 습한 열대 지역 등 열악한 환경-에 건설되는 경우가 많습니다. 녹은 가압 쉘의 구조적 무결성을 손상시킵니다.
5754 솔루션: 5754 알루미늄은 특정 마그네슘 함량으로 인해 대기에 노출될 때 자연적으로 두꺼운 보호 산화물 층을 형성합니다. 무겁고 값비싼 방청 코팅이 필요 없이 해양 및 산업 오염에 대한 탁월한 내식성을 제공합니다.-
4. 기초 및 설치 비용 절감
고{0}}전압 GIS 장비는 방대합니다. 중금속으로 제작된 경우 설치를 위해 철근 콘크리트 기초와 대형{2}}크레인이 필요합니다.
5754 솔루션: 밀도가 2.66g/cm³에 불과한 5754 알루미늄은 강철 무게의 약 1/3-입니다. 이러한 극적인 무게 감소로 운송 비용이 낮아지고 현장 설치 속도가 빨라지며 변전소 바닥의 구조적 부하가 줄어듭니다.
선도적인 5754 알루미늄 코일 공급업체인 GNEE는 유연한 크기, 안정적인 성질, 공장{1}}직접 가격을 제공합니다. 귀하의 프로젝트에 대한 빠른 견적을 받으려면 오늘 영업팀에 문의하십시오!
5754 알루미늄 코일의 제품 사양
|
합금 |
5754 알루미늄 코일 스트립 |
|
성질 |
F, O, H111, H12, H14, H16, H18, H22, H24, H26, H28, H32, H34, H36, H38 등 |
|
두께(mm) |
0.20-8.00 |
|
폭(mm) |
100-2650 |
|
길이(mm) |
C |
|
ID |
Ø505mm 또는 맞춤형 |
|
패키지 |
눈은 하늘로, 눈은 벽으로 |
|
자격증 |
DNV, ABS, CCS, BV |
|
애플리케이션 |
고속-철도 소음 차단벽, 탱크 차체 재질, 합금 도어 및 창문 등 |
|
견본 |
사용 가능 |
5754 알루미늄 코일의 화학 성분
|
합금 |
시 |
철 |
구리 |
망 |
마그네슘 |
Cr |
니 |
아연 |
티 |
Zr |
알 |
|
5754 |
0.40 |
0.40 |
0.10 |
0.50 |
2.60-3.60 |
0.30 |
- |
0.20 |
0.15 |
- |
나머지 |
5754 알루미늄 코일의 기계적 성질
|
합금 |
성질 |
인장강도 RM(Mpa) |
항복 강도 Rp0.2(MPa) |
연장 A(%) |
경도 HBW |
|
5754 |
O/H111 |
190-240 |
80 이상 |
12보다 크거나 같음 |
38 |
|
|
H32 |
220-270 |
130 이상 |
11보다 크거나 같음 |
- |
GIS 쉘용 5754 알루미늄 코일의 표면 처리 옵션
최종 제품의 용도에 따라 코일에 다양한 표면 마감 처리를 제공할 수 있습니다.
밀 마감:압연 공장에서 직접 제작한 표준 산업 표면입니다.
양극산화처리:내식성과 표면 경도가 향상되었습니다.
브러시 처리 또는 광택 처리:깨끗한 금속 외관이 필요한 가시 패널에 사용됩니다.
색상-코팅(PE/PVDF):옥외 건축 패널이나 소음 장벽에 이상적입니다.
치장벽토 양각:미끄럼 방지 질감을 추가하고{0}}표면 긁힘을 감춰줍니다.
보호 필름:스탬핑이나 벤딩 공정 중 긁힘을 방지하기 위해 적용되는 PVC 층입니다.
GIS 장비나 자동차 부품에 특정 성질이나 맞춤형 너비가 필요합니까? GNEE는 리드 타임이 짧은 혼합 사양 주문을 지원합니다. 지금 귀하의 기술 요구 사항을 보내주시면 당사 엔지니어가 24시간 이내에 맞춤형 솔루션을 제공할 것입니다!
용도별 권장 사이즈
| 애플리케이션 | 권장두께 | 메모 |
| GIS 쉘 인클로저 | 2.0mm – 5.0mm | 구조적 강도와 가스 밀봉을 우선시합니다. |
| 자동차 연료 탱크 | 1.5mm – 3.0mm | 뛰어난 Deep Drawing 능력이 필요합니다. |
| 탱크트럭 본체 | 3.0mm – 6.0mm | 액체 하중에 대한 높은 구조적 강도가 필요함 |
| 소음 차단 패널 | 1.0mm – 3.0mm | 경량화 및 실외 내식성에 중점 |
| 해양 구조물 | 3.0mm – 8.0mm | 장기간 해수에 노출되도록-제작됨 |
GIS 인클로저에 적합한 5754 알루미늄 코일의 온도 선택
1. 5754 H111 Temper(GIS에서 가장 인기 있음)
H111은 코일이 완전히 어닐링(연화)되었지만 연신 또는 레벨링과 같은 최종 제조 공정 중에 약간의 변형 경화가 발생했음을 의미합니다.
사용 이유: 완벽한 균형을 제공합니다. 균열 없이 원통형 튜브로 굴릴 수 있을 만큼 연성이 있으면서도 가압 가스 용기 역할을 할 만큼 충분한 구조적 강성을 유지합니다. 또한 용접 후에도 매우 안정적인 기계적 특성을 유지합니다.
2. 5754 H32 템퍼(쿼터 하드)
H32는 변형-경화된 다음 저온-열 처리를 통해 안정화됩니다. H111보다 항복강도가 높습니다.
사용 이유: 평면 패널, 대형 직사각형 배전반 캐비닛 또는 굽힘 각도가 극단적이지 않지만 물리적 충격에 대한 더 높은 저항이 필요한 외부 정션 박스에 사용됩니다.
3. 5754 O Temper(완전히 부드러움)
알루미늄은 완전히 어닐링됩니다.
사용 이유: 특정 GIS 구성요소에 복잡한 돔형 엔드 캡 또는 특수 플랜지 연결 생성과 같은 극도의 딥 드로잉이 필요한 경우 O-temper는 가장 높은 연신율을 제공하며 무거운 기계 압력에도 찢어지지 않습니다.
귀하의 GIS 압연 및 용접 기계에 어떤 성질이 적합한지 잘 모르시나요? GNEE의 소재 전문가가 도와드릴 준비가 되어 있습니다. 엔지니어링 도면이나 기술 요구 사항을 보내주시면 완벽한 5754 알루미늄 코일 사양을 추천해 드립니다.
GIS 등급 알루미늄의 품질 테스트
- 초음파 테스트(UT): 이는 GIS 재료에 대해 -협상할 수 없습니다. 우리는 UT를 사용하여 알루미늄 코일의 내부 기포, 다공성 또는 함유물을 스캔합니다. 미세한 내부 구멍도 가스 압력으로 인해 팽창할 수 있으므로 100% 견고한 금속만 통과됩니다.
- 표면 검사: GIS 쉘은 자동화된 로봇 팔을 사용하여 용접되는 경우가 많습니다. 알루미늄 표면은 완벽하게 평평해야 하며 용접 아크를 방해할 수 있는 무거운 롤링 오일, 검은 점 또는 깊은 긁힘이 없어야 합니다.
- 분광계 분석: 모든 배치는 마그네슘 함량이 정확히 2.6%에서 3.6% 사이인지 확인하기 위해 테스트되어 일관된 용접 성능을 보장합니다.
- 기계적 테스트: 항복 강도가 압력 용기에 요구되는 엄격한 안전 요소를 충족하는지 확인하기 위해 모든 코일에서 테스트 샘플을 늘립니다.
중공업용 포장 및 납품
GIS 쉘용 알루미늄 코일은 무겁습니다.-종종 무게는 각각 최대 5톤에 이릅니다. 해상 화물에서 살아남고 공장에 도착하기 전에 습기가 표면 산화를 일으키는 것을 방지하려면 견고한-포장이 필요합니다.
- 수출 항해에 적합한 포장: 코일은 두꺼운 방수 PVC 필름과 크라프트지 층으로 포장됩니다.
- 건조제: 우리는 장거리 해상 항해 중에 환경을 건조하게 유지하기 위해 포장 내부에 습기-흡수 패킷을 넣습니다.
- 팔레타이징: 코일은 고강도 강철 밴드를 사용하여 강화 목재 팔레트에 고정됩니다. 가장자리 보호 장치는 밴드 아래에 배치되어 밴드가 알루미늄을 파고드는 것을 방지합니다.
- 적재 방향: 공장의 지게차 및 디코일링 기계 설정 방법에 따라 "눈에서 하늘로"(수직) 또는 "눈에서 벽으로"(수평) 코일을 포장할 수 있습니다.
SMM 가격 모델 이해
최종 가격=SMM 알루미늄 잉곳 가격 + 공장 가공 수수료
- SMM 주괴 가격: SMM은 Shanghai Metals Market의 약자입니다. 이는 알루미늄 원료의 일일 기준 가격으로 글로벌 수요와 공급에 따라 변동됩니다.
- 처리 비용: GNEE의 고정 제조 비용입니다. 합금화(마그네슘 첨가), 롤링, 레벨링, 슬리팅 및 포장을 다룹니다.
처리 수수료에는 어떤 영향이 있나요?
- 두께: 중간{0}}두께(예: 3mm - 6mm)는 GIS의 표준이며 처리 비용이 가장 경제적입니다.
- 너비: 매우 특정한 너비로 맞춤 절단하려면 기계 설정 시간이 추가로 필요합니다.
- 주문량: 대규모 압연 공장을 설정하려면 시간이 걸리기 때문에 대량 주문(예: 전체 컨테이너 적재량이 20~25톤)인 경우 톤당 처리 비용이 크게 절감됩니다.
우리는 실시간 시장 데이터를 기반으로 매일 업데이트되는 견적을 제공하여 귀하의 프로젝트에 대해 가장 경쟁력 있는 비용을 얻을 수 있도록 보장합니다.
왜 GNEE에서 GIS 알루미늄 코일을 공급해야 합니까?
1. 전력산업에 맞춘 맞춤형
우리는 상업용-등급 알루미늄과 GIS-등급 알루미늄의 차이점을 이해하고 있습니다. 우리는 표면 청결도, 평탄도, 내부 밀도를 우선시하여 재료 불량으로 인해 자동 용접 라인이 중단되는 일이 없도록 보장합니다.
2. 유연한 주문 능력
GIS 프로젝트에서는 장비의 다양한 섹션에 대해 서로 다른 너비가 필요한 경우가 많습니다. 다양한-사이즈 주문이 가능합니다. 우리는 압연 기계가 요구하는 정확한 폭으로 대형 마스터 코일을 절단하여 공장에서 스크랩 폐기물을 제거할 수 있습니다.
3. 대용량 및 빠른 공급
첨단 냉간 압연 공장과{0}}알루미늄 원료의 대규모 재고를 통해 리드 타임을 짧게 유지합니다. 5톤 시험 주문이 필요하든, 100톤 월간 공급 계약이 필요하든 당사의 공급망은 안정적입니다.
4. 완벽한 추적성
우리가 배송하는 모든 코일에는 고유 식별 번호와 상세한 MTC(밀 테스트 인증서)가 함께 제공됩니다. 고전압 장비 인증에 필요한 화학 성분 및 기계적 테스트를 완벽하게 추적할 수 있습니다.-
